Konfigurasi EIGRP 5 Router pada Cisco Packet Tracer - Router

Nama : Dede Anwar	KONFIGURASI EIGRP	Tanggal : 06 November 2018
Kelas : XII TKJ 1		SK/ KD : -
Joobsheet Ke : -		Guru : Pak Maman

I. TOPOLOGI

II. TUJUAN
Agar siswa mengerti dalam melakukan EIGRP dan menghubungkan PC yang satu dengan PC yang lainnya.
III. ALAT DAN BAHAN

1. LAPTOP/PC
2. CISCO PAKET TRACER

IV. LANGKAH - LANGKAH KONFIGURASI

Pada router 1

Router>enable

Router#conf t

Router(config)#hostname R1

R1(config)#no ip domain-lookup

R1(config)#int fa0/0

R1(config-if)#ip address 10.10.10.1 255.255.255.252

R1(config-if)#no sh

R1(config)#int eth0/1/0

R1(config-if)#ip address 192.168.1.1 255.255.255.0

R1(config-if)#no sh

R1(config-if)#router eigrp 10

R1(config-router)#net 10.10.10.1

R1(config-router)#net 192.168.1.1

Pada router 2

Router>enable

Router#conf t

Router(config)#hostname R2

R2(config)#no ip domain-lookup

R2(config)#int fa0/0

R2(config-if)#ip add 10.10.10.2 255.255.255.252

R2(config-if)#no sh

R2(config-if)#int fa0/1

R2(config-if)#ip add 20.20.20.1 255.255.255.252

R2(config-if)#no sh

R2(config)#int eth0/1/0

R2(config-if)#ip address 192.168.2.1 255.255.255.0

R2(config-if)#no sh

R2(config-if)#router eigrp 10

R2(config-router)#net 10.10.10.2

R2(config-router)#net 20.20.20.1

R2(config-router)#net 192.168.2.1

Pada router 3

Router>enable

Router#conf t

Router(config)#hostname R3

R3(config)#no ip domain-lookup

R3(config)#int fa0/1

R3(config-if)#ip add 20.20.20.2 255.255.255.252

R3(config-if)#no sh

R3(config-if)#int fa0/0

R3(config-if)#ip add 30.30.30.1 255.255.255.252

R3(config-if)#no sh

R3(config-if)#int eth0/1/0

R3(config-if)#ip add 192.168.3.1 255.255.255.0

R3(config-if)#no sh

R3(config-if)#router eigrp 10

R3(config-router)#net 20.20.20.2

R3(config-router)#net 30.30.30.1

R3(config-router)#net 192.168.3.1

Pada router 4

Router>enable

Router#conf t

Router(config)#hostname R4

R4(config)#no ip domain-lookup

R4(config)#int fa0/0

R4(config-if)#ip add 30.30.30.2 255.255.255.252

R4(config-if)#no sh

R4(config)#int fa0/1

R4(config-if)#ip add 40.40.40.1 255.255.255.252

R4(config-if)#no sh

R4(config)#int eth0/1/0

R4(config-if)#ip add 192.168.4.1 255.255.255.0

R4(config-if)#no sh

R4(config-if)#router eigrp 10

R4(config-router)#net 30.30.30.2

R4(config-router)#net 40.40.40.1

R4(config-router)#net 192.168.4.1

Pada router 5

Router>enable

Router#conf t

Router(config)#hostname R5

R5(config)#no ip domain-lookup

R5(config)#int fa0/1

R5(config-if)#ip add 40.40.40.2 255.255.255.252

R5(config-if)#no sh

R5(config)#int fa0/0

R5(config-if)#ip add 192.168.5.1 255.255.255.0

R5(config-if)#no sh

R5(config-if)#router eigrp 10

R5(config-router)#net 40.40.40.2

R5(config-router)#net 192.168.5.1

LALU MASUKKAN IP ADDRESS DI PC CLIENT

PC0 :

address = 192.168.1.2

netmask =  255.255.255.0

gateway = 192.168.1.1

dns = 8.8.8.8

PC1 :

address = 192.168.2.2

netmask =  255.255.255.0

gateway = 192.168.2.1

dns = 8.8.8.8

PC2 :

address = 192.168.3.2

netmask =  255.255.255.0

gateway = 192.168.3.1

dns = 8.8.8.8

PC3 :

address = 192.168.4.2

netmask =  255.255.255.0

gateway = 192.168.4.1

dns = 8.8.8.8

PC4 :

address = 192.168.5.2

netmask =  255.255.255.0

gateway = 192.168.5.1

dns = 8.8.8.8

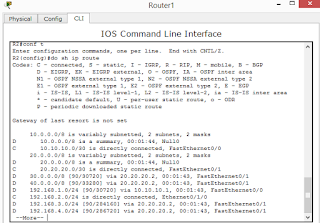

Lalu kita ketik pada setiap router, do sh ip route

Jika sudah seperti diatas, lalu kita ping antar pc yang satu dengan pc  yang lainnya dan harus TTL/REPLY

V. KESIMPULAN

Dalam mengerjakan EIGRP ini harus dilakukan dengan teliti dan tidak boleh salah agar tidak terjadi kesalahan dalam memPING
